2 系列 MSO 混合信號示波器

技術數據

除另行指明外，所有技術規格均為典型值。除另行說明外，所有技術規范適用于所有型號。

型號概述

•


• 	MSO22	MSO24
  模擬通道	2	4
  模擬通道帶寬1	70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz
  采樣率	1.25 GS/s 全通道，2.5 GS/s 半通道（交錯）
  記錄長度	10 M
  數字通道	16
  AFG 輸出	1（帶 Aux Out 的多路復用）

垂直系統、模擬通道

輸入阻抗

• BNC

• 1 M? ± 1 %, 14 pF ± 3 pF

• TPP0200 探頭端部

• 10 M?，< 12 pF

• P6139B 探頭端部

• 10 M?，< 8 pF

• 輸入靈敏度范圍

• 1 mV/div 至 10 V/div

• 垂直分辨率

• 8 位

• 最大輸入電壓

• 300 Vrms CAT II，峰值 ≤ ±425 V

• 在 4.5 MHz ~ 45 MHz 范圍，額定值以 20 dB/10 倍頻程的比率下降

• 在 45 MHz ~ 450 MHz 范圍，額定值以 14 dB 間隔下降；> 450 MHz 時為 5 Vrms

• 直流增益精度2

• ±3%，高于 30°C 時按 0.10%/°C 降額

• 通道間隔離度

• 100:1 <= 100="" 30:1=""> 100 MHz

• 偏置范圍

• 1 mV/div - 63.8 mV/div： +/-1 V

• 63.9 mV/div - 999.5 mV/div：+/-10 V

• 1 V/div - 10 V/div：+/-100 V

水平系統、模擬通道

• 時基范圍

• 2 ns/div - 1000 s/div（全通道）

• 1 ns/div - 1000 s/div（半通道）

• 時基延遲范圍

• -10 div - 5000s

• 通道間時滯校正范圍

• -95ns 到 +95ns

• 時基精度2

• ± 25 ppm，以任何 ≥ 1 ms 的間隔

觸發系統

• 觸發模式

• 自動、正常和單次

• 觸發耦合

• DC，高頻抑制（衰減 > 50 kHz），低頻抑制（衰減 < 50 kHz），噪聲抑制（降低靈敏度）

• 觸發釋抑范圍

• 0 s ~ 10 s

• 觸發靈敏度

• 邊沿類型，直流耦合

• 任何模擬輸入通道：6 mV 或 0.8 div 中的較大值

• 輔助輸入：500 mVpp，250 MHz

觸發電平范圍

• 任意輸入通道

• 距屏幕中心 ±5 格

• 輔助輸入

• ±8 V

• 觸發頻率計數器 3

• 提供可觸發事件的頻率讀數。

觸發類型

• 邊沿

• 任何通道正斜率、負斜率或任一斜率。

• 脈沖寬度

• 觸發正脈沖寬度或負脈沖寬度。可以用時間或者邏輯值來限定事件

• 超時

• 當事件在指定時間內一直保持高、低或高低時觸發。事件可以按邏輯判定

• 欠幅

• 在一個脈沖超過第一個閾值，但是未能超過第二個閾值時觸發采集。可以用時間或者邏輯值來限定事件

• 邏輯

• 在邏輯碼型變成真、變成假或與時鐘邊沿一致時觸發采集。為所有輸入通道指定(AND, OR, NAND, NOR) 可以定義為高、低或任意。變成真的邏輯碼型可以根據時間判定

• 建立/保持

• 當任意輸入通道中存在的時鐘和數據之間的建立時間和保持時間超過閾值時觸發

• 上升/下降

• 在脈沖邊沿變化速率快于或慢于指定速率時觸發。跳變沿可以為正、負或正負。事件可以按邏輯判定

• 并行（帶 MSO 選件）

• 在并行總線數據值上觸發。并行總線的大小可為 1 至 20 位（來自數字和模擬通道）。支持二進制和十六進制

• I2C（選配）

• 在高達 10 Mb/s 的 I2C 總線上，觸發于開始、重復開始、停止、缺少確認、地址（7 位或 10 位）、數據或地址和數據

• SPI（選配）

• 在高達 20 Mb/s 的 SPI 總線上，觸發于從選、空閑時間或數據（1-16 個字）

• RS-232/422/485/UART（選配）

• 觸發于開始位、包尾、數據和奇偶性錯誤，高達 15 Mb/s

• CAN（選配）

• 在高達 1 Mb/s 的 CAN 總線上，觸發于幀頭、幀類型（數據幀、遠程幀、錯誤幀或過載幀）、標識符、數據、標識符和數據、幀尾、丟失確認、位填充錯誤

• LIN（選配）

• 在高達 1 Mb/s 的 LIN 總線上，觸發于同步、標識符、數據、標識符和數據、喚醒幀、睡眠幀和錯誤

• SENT（選配）

• 觸發于包頭、快速通道狀態和數據、低速通道消息 ID 和數據及 CRC 錯誤

采集系統模式

• 取樣

• 采集的樣本值

• 峰值檢測

• 采樣間隔內的最高和最低樣本

• 平均

• 一系列采集波形的平均值，多達 10240 次采樣

• 包絡

• 多次采樣的最小最大值包絡

• 高分辨率

• 對每種采樣率應用唯一的帶寬濾波器，對該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止采集假信號，消除示波器放大器和 ADC 的噪聲。

波形測量

• 光標

• 波形，豎線、橫線和橫豎線

• 自動測量

• 36 種，可以顯示為單獨測量標簽或一起顯示在測量結果表中的測量數量沒有上限

• 幅度測量

• 幅值，最大值，最小值，峰峰值，正過沖，負過沖，平均值，RMS，AC RMS，頂部，底部和面積

• 時間測量

• 周期、頻率、單位間隔、數據速率、正脈沖寬度、負脈沖寬度、時滯、延遲、上升時間、下降時間、相位、上升轉換速率、下降轉換速率、突發寬度、正占空比、負占空比、電平范圍外的時間、建立時間、保持時間、時長 N 個周期、高電平時間、低電平時間、達到最大值的時間和達到最小值的時間

• 測量統計

• 平均值，標準偏差，最大值，最小值和樣本總量。在當前采集和所有采集中均提供統計數據

• 參考電平

• 用戶可定義的參考電平用于自動測量，可以百分比或單位形式指定。參考電平可以設置成全局，適用于所有測量、每條源通道或每個信號，也可以設置為每項測量唯一

• 選通

• 屏幕、光標、邏輯、搜索或時間。指定執行測量的采集區域。選通可以設置成全局（影響所有設置成全局的測量）或本地（所有測量可以有唯一的時間門設置；只有一個本地門用于屏幕、光標、邏輯和搜索操作）。

波形數學

• 代數

• 加、減、乘和除

• 數學函數

• 積分、微分、log 10、log e、平方根、指數和絕對值

• 關系運算

• 布爾比較關系結果>, <, ≥, ≤, =, ≠

• 邏輯

• AND, OR, NAND, NOR, XOR 和 EQV

• FFT

• 頻譜幅度和相位，真實和虛擬頻譜

• FFT 單位

• 幅度：線性和對數 (dBm)

• 相位：度、弧度和群延遲

• FFT 窗函數

• Hanning、rectangular、hamming、blackman-harris、flattop2、gaussian、kaiser-bessel 和 tekexp

搜索

• 搜索類型

• 搜索長記錄，找到符合用戶指定條件的所有事件，包括邊沿、脈沖寬度、超時、欠幅脈沖、邏輯類型、建立和保持違規、上升/下降時間和總線協議事件。

• 搜索結果

• 波形視圖，結果表。

任意函數發生器

• 通道數量

• 1（帶 Aux Out 的多路復用）

• 工作模式

• 連續、突發

• 波形

• 正弦波、方波、脈沖波、三角波、直流、噪聲、sin(x)/x(sinc)、高斯、洛倫茲、指數上升、指數下降、半正矢曲線、心電圖、任意波形

• 振幅和頻率范圍

• 信號類型	振幅范圍 50 ?	振幅范圍 1 M?	頻率范圍
  正弦波	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz ~ 50 MHz
  方波	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz ~ 20 MHz
  脈沖	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz ~ 20 MHz
  鋸齒波	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz ~ 500 KHz
  直流電平		20 mV 至 5 V
  高斯	10 mV 至 1.25 V	20 mV 至 2.5 V	0.1 Hz ~ 5 MHz
  洛侖茲	10 mV 至 1.2 V	20 mV 至 2.4 V	0.1 Hz ~ 5 MHz
  半正矢	10 mV 至 1.25 V	20 mV 至 2.5 V	0.1 Hz ~ 5 MHz
  指數	10 mV 至 1.25 V	20 mV 至 2.5 V	0.1 Hz ~ 5 MHz
  Sin(X)/X	10 mV 至 1.5 V	20 mV 至 3 V	0.1 Hz ~ 2 MHz
  隨機噪聲	10 mV 至 2.5 V	20 mV 至 5 V
  心電圖	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz ~ 500 KHz
  任意	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz ~ 25 MHz

直流偏置

• 直流偏置范圍

• Hi-Z 時為 ±2.5 V；50 ? 時為 ±1.25 V

• 直流偏置分辨率

• Hi-Z 時為 1 mV；50 ? 時為 500 uV

• DC 偏置精度2

• ±[(1.5% 的絕對偏置電壓設定值) + 1 mV]

數字模式發生器3

• 通道數量

• 4

• 波型存儲長度

• 2 K 位

• 輸出幅度

• 2.5 V、3.3 V、5V 和 Hi-Z

• 碼型類型

• 方波、計數器、用戶定義和手動

數字電壓表和頻率計數器3

• 源

• Ch1、Ch2、Ch3、Ch4

• 測量類型

• ACrms、DCrms 和 AC+DCrms

• 分辨率

• 電壓：4位

• 頻率：5位

• 垂直設置，自動量程

• 自動調整垂直設置以最大化動態測量范圍

顯示

• 顯示器類型

• 10.1 英寸電容式觸控液晶顯示屏

• 顯示器分辨率

• 1280 x 800

• 顯示模式

• 疊加

• 堆疊

• 縮放

• 所有波形視圖和示圖均支持水平縮放和垂直縮放。

• 插值

• Sin(x)/x 和線性

• 波形樣式

• 矢量, 點, 可變余輝, 無窮大余輝

• 格線

• 可動格線和固定格線，可在“網格”、“時間”、“全部”和“無”之間進行選擇

• 調色板

• 正常和屏幕捕獲反相

• 單個波形顏色可由用戶選擇

• 格式

• YT、XY

• 語言支持

• 英語, 日語, 簡體中文, 繁體中文, 法語, 德語, 意大利語, 西班牙語, 葡萄牙語, 俄語, 韓語

輸入輸出端口

• USB 接口

• 兩個 USB 2.0 主機端口

• 一個 USB 設備端口（提供 USBTMC 支持）

• 以太網接口

• 一個以太網端口，支持 10/100 Mb/s 和 1000 Mbps 以太網（僅限全雙工模式）

探頭補償信號

• 幅度

• 0 ~ 2.5 V

• 頻率

• 1 kHz

• 源阻抗

• 1 kΩ

• 輔助輸出

• 前面板 BNC 連接器多路復用，帶有 AFG 輸出。可以配置輸出，以便在示波器觸發時提供正脈沖或負脈沖。

• 特點	限值
  Vout (HI)	開路時 ≥ 2.5V；接到 50 Ω 接地負載時 ≥ 1.0 V。
  Vout (LO)	接到 ≤ 4 mA 負載時 ≤ 0.7 V；接到 50 Ω 接地負載時 ≤ 0.25 V。

• 輔助輸入

• 300 Vrms CAT II，峰值 ≤ ±425 V

• 安全鎖

• 后面板安全槽連接標準的 Kensington 型鎖。

• VESA 安裝

• 儀器后面有標配的 (VESA MIS-D 100) 100 mm x 100 mm VESA 安裝點

• 接地片

• 在儀器使用電池供電時，為其提供安全的接地回路。

功率

• 工頻功率

• 50 Hz - 60 Hz 時為 100 - 240 V ±10%

• 交流適配器輸出

• 24 V DC, 2.71 A

• 功耗

• 60 W（最大值）

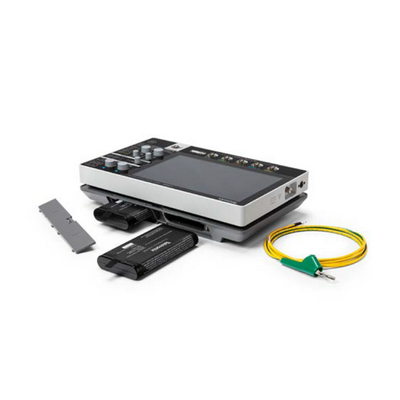

電池

• 電池電源

• 需要選裝 2-BP 電池組，帶 2 個電池槽

• 最多支持 2 節 TEKBAT-01 充電鋰電池

• 電池化學成分

• 鋰離子

• 標稱容量

• 6700 mAh

• 電壓

• 14.52 VDC

• 重量

• 450 g/1lb

• 工作時間，典型

• 一節電池的續航時間長達 4 小時

• 兩節電池的續航時間長達 8 小時

• 熱插拔

物理特性

尺寸

僅儀器

• 高度

• 210 mm (8.26 in)

• 寬度

• 344 mm (13.54 in)

• 深度

• 40.4 mm (1.59 in)

帶電池組的儀器

• 高度

• 210 mm (8.26 in)

• 寬度

• 344 mm (13.54 in)

• 深度

• 78 mm (3.07 in)

重量

• 僅儀器

• 1.8 kg (4 lbs)

• 帶電池組的儀器

• 3.2 kg (7 lbs) – 一節電池

• 3.6 kg (8 lbs) – 兩節電池

• 機架安裝配置

• 5U

• 散熱間隙

• 儀器左側、右側和后側要求留出 2 英寸

EMC、環境和安全

溫度

濕度
