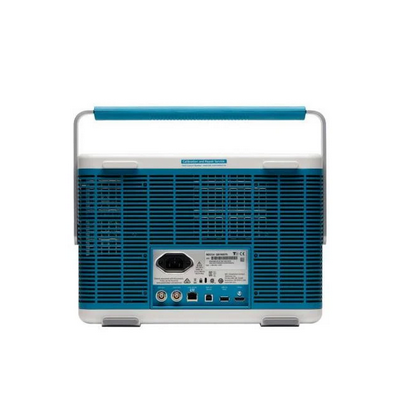

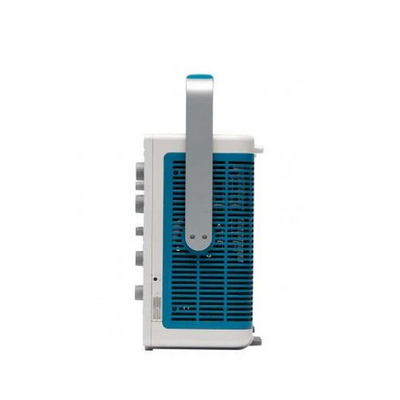

3 系列 MDO 混合域示波器

主要性能指標

• 2 條模擬通道和 4 條模擬通道型號

• 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 帶寬型號

• 帶寬可以升級 (最高 1 GHz)

• 最高 5 GS/s 采樣率

• 所有通道上 10 M 記錄長度

• >280,000 wfm/s 最大波形捕獲速率

• 標配無源電壓探頭，3.9 pF 容性負載和 250 MHz 或 500 MHz 或1 GHz模擬帶寬

• 頻譜分析儀 (選配)

• 頻率范圍: 9 kHz - 1 GHz (標配)或 3 GHz (選配)

• 超寬捕獲帶寬，最高可達 3 GHz

• 任意函數發生器 (選配)

• 13 種預先定義的波形類型

• 50 MHz 波形發生

• 128 k 任意波形發生器記錄長度

• 250 MS/s 任意波形發生器采樣率

• 數字通道 (選配)

• 16 條數字通道

• 所有通道上10 M 記錄長度

• 121.2 ps 定時分辨率

• 串行總線解碼、觸發和搜索(選配)

• 串行總線支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音頻標準

• 數字電壓表/頻率計數器 (產品注冊后免費)

• 4 位 DC, AC RMS 和 DC+AC RMS 電壓測量

• 5 位頻率測量

典型應用

• 嵌入式設計和物聯網

  使用 3 系列 MDO 在混合信號嵌入式系統上執行系統級調試，并支持各種常用的串行總線，包括當今較常用的串行總線技術，迅速發現和解決問題。

• 功率設計

  使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供較廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。

• 教育

  管理工作臺上的多臺儀器可能會非常麻煩。3 系列 MDO 體積小(深 5.9 英寸, 149 mm)，在一臺儀器中同時融合了模擬測量、數字測量、RF 測量及一臺信號源。體積小、集成度高，可以幫助您講授各種電子原理，用來執行更加完善的實驗。全面升級能力可以在需求變化時或在預算允許時再增加功能。

• 制造測試和調試

  規格和空間限制可能會給車間帶來巨大影響。3 系列 MDO 把多臺儀器集成到一臺小型儀器中，竭盡所能地減少了機架或工作臺空間。整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。

• 安裝和維護服務

  在需要的時間和地點獲得適當?shù)膬x器至關重要。3 系列 MDO 在一臺輕便的 (11.7 磅, 5.3 公斤) 便攜式儀器中提供了模擬波形、數字邏輯和頻譜分析功能，特別適合空間有限、且需要靈活性的應用。
